SolidWorks 2020 镜向特征

提问人:刘团圆发布时间:2021-05-27

镜向特征是指以某一平面或者基准面作为参考面,对称复制一个或者多个特征。下面结合实例介绍创建镜向特征的操作步骤。

【案例】镜向特征

①打开“源文件”,打开的文件实体如图1所示。


②单击“特征”控制面板中的“镜向”按钮,或执行“插入”一“阵列/镜向”一“镜向”菜单命令,系统弹出“镜向”属性管理器。

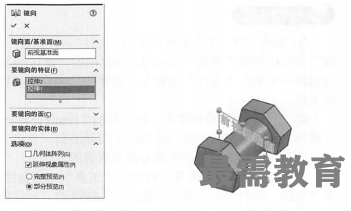

③在“镜向面/基准面”选项组中,单击选择如图2所示的前视基准面;在“要镜向的特征”选项组中,选择拉伸特征1和拉伸特征2, “镜向”属性管理器设置如图2所示。 单击(确定)按钮,创建的镜向特征如图3所示。
