SolidWorks 2020 创建异型孔

异型孔即具有复杂轮廓的孔，主要包括柱孔、锥孔、孔、螺纹孔、管螺纹孔和旧制孔6种。异型孔的类型和位置都是在“孔规格”属性管理器中完成。

下面结合实例介绍异型孔创建的操作步骤。

【案例】异型孔

①打开“源文件”，打开的文件实体如图1所示。

②单击选择如图1所示的表面1，单击“特征”控制面板中的“异形孔向导”按钮，或执行“插入”一“特征”一“孔”一“向导”菜单命令，此时系统弹出“孔规格”属性管理器。

③“孔类型”选项组按照如图2所示进行设置，然后单击“位置”选项卡，此时单击 “3D草图”按钮，在如图1所示的表面1上添加4个点。

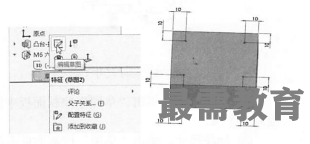

④选择草图2单击右键选择“编辑草图”命令，标注添加4个点的定位尺寸，如图3所示。

⑤单击“孔规格”属性管理器中的（确定）按钮，添加的孔如图4所示。

⑥选择菜单栏“视图”一“修改”一“旋转视图”，将视图以合适的方向显示，旋转视图后的图形如图5所示。
