SolidWorks 2020 创建倒角特征

提问人:刘团圆发布时间:2021-05-27

下面结合实例介绍在零件模型上创建倒角特征的操作步骤。

【案例】倒角

①打开“源文件”。

②单击“特征”控制面板中的“倒角”按钮,或单击菜单栏中的“插入”一“特征”一“倒角”命令,系统弹出“倒角”属性管理器。

③在“倒角”属性管理器中选择倒角类型。

■角度距离:在所选边线上指定距离和倒角角度来生成倒角特征,如图(a)所示。

■距离-距离:在所选边线的两侧分别指定两个距离值来生成倒角特征,如图(b) 所示。

■顶点:在与顶点相交的3个边线上分别指定距顶点的距离来生成倒角特征,如图(c)所示。

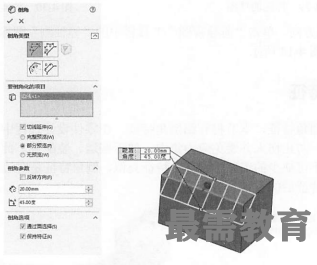

④单击图标右侧的列表框,然后在图形区选择边线、面或顶点,设置倒角参数,如图所示。


⑤在对应的文本框中指定距离或角度值。

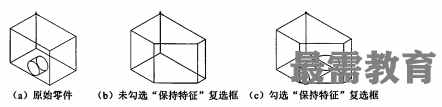

⑥如果勾选“保持特征”复选框,则当应用倒角特征时,会保持零件的其他特征,如图所示。


⑦倒角参数设置完毕,单击(确定)按钮,生成倒角特征。
