SolidWorks 2020 多半径圆角特征

使用多半径圆角特征可以为每条所选边线选择不同的半径值，还可以为不具有公共边线的面指定多个半径。下面结合实例介绍创建多半径圆角特征的操作步骤。

【案例】多半径圆角

①打开“源文件”。

②单击“特征”控制面板中的“圆角”按钮，或执行“插入”—“特征”―“圆角”菜单命令。

③在弹出的“圆角”属性管理器的“圆角类型”选项组中，单击“恒定大小圆角”按钮。

④在“圆角参数”选项组中，勾选“多半径圆角”复选框。

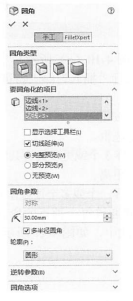

⑤选取如图1所示“圆角”属性管理器中的边线1，在“半径”—栏中输入值10；选取如图1所示“圆角”属性管理器中的边线2，在“半径”一栏中输入值20；选取如图1所示“圆角”属性管理器中的边线3，在“半径”一栏中输入值30。此时图形预览效果如图2所示。

⑥圆角属性设置完毕，单击（确定）按钮，生成多半径圆角特征。
