SolidWorks 2020 等半径圆角特征

等半径圆角特征是指对所选边线以相同的圆角半径进行倒圆角操作。下面结合实例介绍创建等半径圆角特征的操作步骤。

【案例】等半径圆角

①打开“源文件”，打开的文件实体如图所示。

②单击“特征”控制面板中的“圆角”按钮，或执行“插入”一“特征”一“圆角”菜单命令。

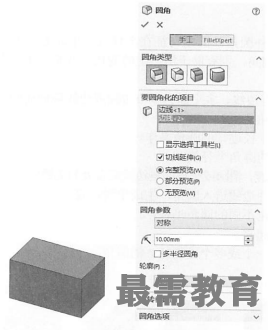

③在弹出的“圆角”属性管理器的“圆角类型”选项组中，单击“恒定大小圆角”按钮如图所示。

④在“圆角参数”选项组的（半径）文本框中设置脚角的半径。

⑤单击（边线、面、特征和环）图标右侧的列表框，然后在右侧的图形区中选择要进行圆角处理的模型边线、面或环。

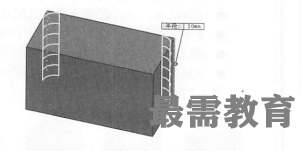

⑥如果勾选“切线延伸”复选框，则圆角将延伸到与所选面或边线相切的所有而，切线延伸效果如图所示。

⑦在“圆角选项”选项组的“扩展方式”组中选择一种扩展方式。

■默认:系统根据几何条件（进行圆角处理的边线凸起和相邻边线等）默认选择“保持边线”或“保持曲面”选项。

■保持边线：系统将保持邻近的直线形边线的完整性，但圆角曲面断裂成分离的曲面。

在许多情况下，圆角的顶部边线中会有沉陷，如图(a)所示。

■保持曲面：使用相邻曲面来剪裁圆角。因此圆角边线是连续且光滑的，但是相邻边线会受到影响，如图(b)所示。

⑧圆角属性设置完毕，单击（确定）按钮，生成等半径圆角特征。
