SolidWorks 2020 凸台放样

通过使用空间上两个或两个以上的不同平而轮廓，可以生成最基本的放样特征。

下面结合实例介绍创建空间轮廓的放样特征的操作步骤。

【案例】凸台放样

①打开“源文件”，打开的文件实体如图所示。

②单击“特征”控制面板中的“放样凸台/基体”按钮卷，或执行“插入”一“凸台/基体”一“放样”菜单命令。如果要生成切除放样特征，则单击菜单栏中“插入一切除一放样”命令。

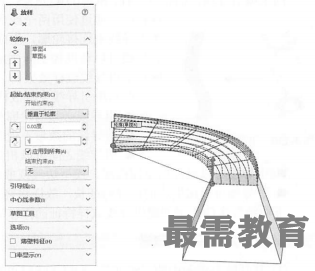

③此时弹出“放样”属性管理器，单击每个轮廓上相应的点，按顺序选择空间轮廓和其他轮廓的面，此时被选择轮廓显示在“轮廓”选项组中，在右侧的图形区显示生成的放样特征，如图所示。

④单击（上移）按钮或（下移）按钮，改变轮廓的顺序。此项只针对两个以上轮廓的放样特征。

⑤如果要在放样的开始和结束处控制相切，则设置“起始/结束约束”选项组。

■无：不应用相切。

■垂直于轮廓：放样在起始和终止处与轮廓的草图基准面垂直。

■方向向量：放样与所选的边线或轴相切，或与所选基准面的法线相切。

■所有面：放样在起始处和终止处与现有几何的相邻面相切。

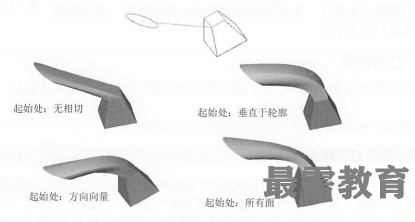

下图说明了相切选项的差异。

⑥如果要生成薄壁放样特征，则勾选“薄壁特征”复选框，从而激活薄壁选项。

■选择薄壁类型（单向、两侧对称或双向）。

■设置薄壁厚度。

⑦放样属性设置完毕，单击（确定）按钮，完成放样。
