SolidWorks 2020 旋转特征

提问人:刘团圆发布时间:2021-05-27

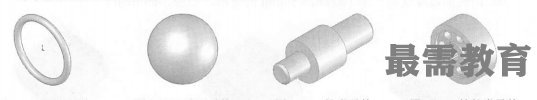

旋转特征是由特征截而绕中心线旋转而成的一类特征,它适于构造回转体零件。下图所示是一个由旋转特征形成的零件实例。


实体旋转特征的草图可以包含一个或多个闭环的非相 交轮廓。对于包含多个轮廓的基体旋转特征,其中一个轮廓必须包含所有其他轮廓。薄壁或曲面旋转特征的草图只能包含一个开环或闭环的非相交轮廓,轮廓不能与中心线交叉。如果草图包含一条以上的中心线,则选择一条中心线用作旋转轴。

旋转特征应用比较广泛,是比较常用的特征建模工具,主要应用在以下零件的建模中。

■环形零件,如图1所示。

■球形零件,如图2所示。

■轴类零件,如图3所示。

■形状规则的轮毂类零件,如图4所示。
