SolidWorks 2020 曲面切平面方式

该方式用于创建一个与空间面或圆形曲面相切于一点的基准面。下面通过实例介绍该方式的操作步骤。

【案例】通过曲面切平面创建基准面

①打开“源文件”，打开的文件实体如图1所示。

②执行“基准面”命令。单击菜单栏中的“插入”一“参考几何体”一“基准面”命令，或者单击“特征”控制面板“参考几何体”下拉列表中的由（基准面）按钮，此时系统弹出“基准面”属性管理器。

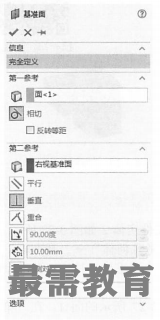

③设置属性管理器。在“第一参考”选项框中，选择如图1所示的面1。在“第二参考”选项框中，选择右视基准面。“基准面”属性管理器设置如图2所示。

④确认创建的基准面。单击“基准面”属性管理器中的（确定）按钮，则创建与圆柱体表面相切且垂直于右视基准面的基准面，如图3所示。

本实例是以参照平面方式生成的基准面，生成的基准面垂直于参考平面。另外，也可以参考点方式生成基准面，生成的基准面是与点距离最近且垂直于曲面的基准面。图4所示
