SolidWorks 2020 等距距离方式

提问人:刘团圆发布时间:2021-05-26

该方式用于创建平行于一个基准面或者而,并等距指定距离的基准面。下面通过实例介绍该方式的操作步骤。

【案例】通过等距距离创建基准面

①打开“源文件”,打开的文件实体如图1所示。


②执行“基准面”命令。单击菜单栏中的“插入”一“参考几何体”一“基准面”命令,或者单击“特征”控制面板“参考几何体”下拉列表中的(基准面)按钮,此时系统弹出“基准而”属性管理器。

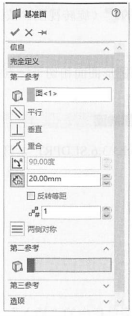

③设置属性管理器。在“第一参考”选项框中,选择如图1所示的面1。“基准面”属性管理器设置如图2所示,距离为 “20”。勾选“基准面”属性管理器中的“反转等距”复选框,可以设置生成基准面相对于参考面的方向。


④确认创建的基准面。单击“基准面”属性管理器中的(确定)按钮,创建的基准面4如图3所示。
