SolidWorks 2020 自动添加几何关系

提问人:刘团圆发布时间:2021-05-26

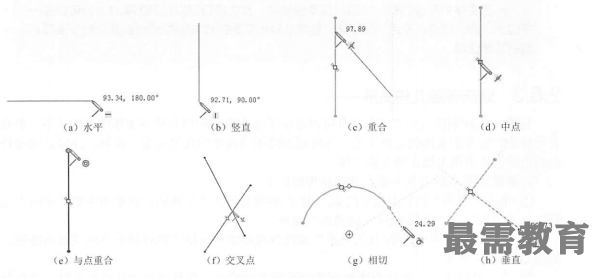

使用SOLIDWORKS的自动添加几何关系后,在绘制草图吋光标会改变形状以显示可以生成哪些几何关系。下图显示了不同几何关系对应的光标指针形状。


将自动添加几何关系作为系统的默认设置,其操作步骤如下。

①单击菜单栏中的“工具”一“选项”命令,打开“系统选项”对话框。

②在“系统选项”选项卡的左侧列表框中单击“几何关系/捕捉”选项,然后在右侧区域中勾选“自动几何关系”复选框,如图所示。


③单击“确定”按钮,关闭对话框。
