SolidWorks 2020 标注圆弧圆心角

提问人:刘团圆发布时间:2021-05-26

操作步骤如下。

①单击“草图”控制面板中的(智能尺寸)按钮,此时光标变为形状。

②单击拾取圆弧的一个端点。

③单击拾取圆弧的另一个端点,此时标注尺寸线显示这两个端点间的距离。

④继续单击拾取圆心点,此时标注尺寸线显示圆弧两个端点间的圆心角。

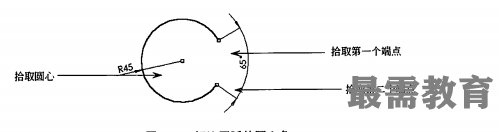

⑤将尺寸线移到适当的位置后,单击将尺寸线固定下来,标注结果如图所示。


⑥在“修改”对话框中输入圆弧的角度值,单击(确定)按钮,完成标注。

⑦如果在步骤④中拾取的不是圆心点而是圆弧,则将标注两个端点间圆弧的长度。
