SolidWorks 2020 伸展草图

“伸展实体”命令，是通过基准点和坐标点对草图实体进行伸展。执行该命令时，系统弹出“伸展”属性管理器，如图所示。

【案例】伸展草图

以如图所示为例说明伸展草图的过程，图(a)为伸展前的图形，图(b)为缩放后的图形，其操作步骤如下。

①打开“源文件”，如图(a)所示。

②在草图编辑状态下，单击菜单栏中的“工具”一“草图工具”一“伸展实体”命令，或者单击“草图”控制面板中的（伸展实体）按钮，此时系统弹出“伸展”属性管理器。

③单击“伸展”属性管理器的“要绘制的实体”列表框，在图形区中按住鼠标左键并拖动以选择如图(a)所示矩形的两条水平线以及左侧竖直线，在（基准点）列表框中选取矩形的左下端点，单击基点鑤然后单击草图设定基准点，拖动以伸展草图实体；当放开鼠标时，实体伸展到该点并且PropertyManager将关闭。

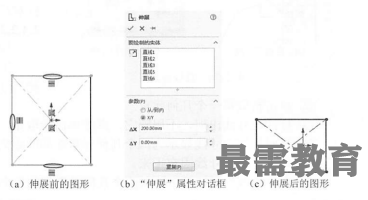

④单击“X/Y”单选钮，为X和Y设定值以伸展草图实体，如图(b)所示，单击“重复”按钮以相同距离伸展实体，伸展后的结果如图(c)所示。

⑤单击“伸展”属性管理器中的（确定）按钮，草图实体伸展完毕。
