SolidWorks 2020 旋转草图

“旋转”草图命令，是通过选择旋转中心及要旋转的度数来旋转草图实体。执行该命令时，系统弹出“旋转”属性管理器。

【案例】旋转草图

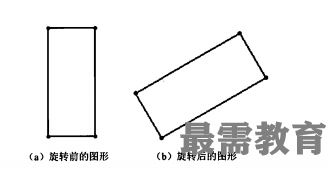

以如图所示为例说明旋转草图的过程，图(a)为旋转前的图形，图(b)为旋转后的图形，其操作步骤如下。

①打开“源文件”，如图(a)所示。

②在草图编辑状态下，单击菜单栏中的“工具”一“草图工具”一“旋转”命令，或者单击“草图”控制面板中的（旋转实体）按钮。

③此时系统弹出“旋转”属性管理器，单击“要旋转的实体”列表框，在图形区中选取如图(a)所示的矩形，在（基准点）列表框中选取矩形的左下端点，在（角度）文本框中输入“-60”。

④单击“旋转”属性管理器中的（确定）按钮，旋转后的图形如图(b)所示。
