SolidWorks 2020 绘制倒角

绘制倒角工具是将倒角应用到相邻的草图实体中，此工具在二维和三维草图中均可使用。倒角的选取方法与圆角相同。“绘制倒角”属性管理器中提供了倒角的两种设置方式，分别是“角度距离”设置倒角方式和“距离-距离”设置倒角方式。

【案例】绘制倒角

①在草图编辑状态下，单击菜单栏中的“工具”一“草图工具”一 “倒角”命令，或者单击“草图”控制面板中的、（绘制倒角）按钮，此时系统弹出“绘制倒角”属性管理器， 如图1所示。

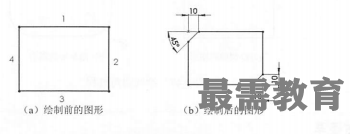

②在“绘制倒角”属性管理器中，点选“角度距离”单选钮，按照如图1所示设置 倒角方式和倒角参数，然后选择如图3(a)所示的直线1和直线4。

③在“绘制倒角”属性管理器中，点选“距离-距离”单选钮，按照如图2所示设置 倒角方式和倒角参数，然后选择如图3(a)所示的直线2和直线3。

④单击“绘制倒角”属性管理器中的（确定）按钮，完成倒角的绘制，如图3(b) 所示。

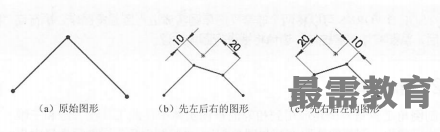

以“距离-距离”设置方式绘制倒角时，如果设置的两个距离不相等，选择不同草图实体的次序不同，绘制的结果也不相同。如图3所示，设置D1= 10、D2 = 20，图4(a)所示为原始图形；图4(b)所示为先选取左侧的直线，后选择右侧直线形成的倒角；图4(c)所示为先选取右侧的直线，后选择左侧直线形成的倒角。
