SolidWorks 2020 绘制样条曲线

提问人:刘团圆发布时间:2021-05-26

系统提供了强大的样条曲线绘制功能,样条曲线至少需要两个点,并且可以在端点指定相切。

【案例】绘制样条曲线

①在草图绘制状态下,单击菜单栏中的“工具”一“草图绘制实体”一“样条曲线”命令,或者单击“草图”控制而板中的N(样条曲线)按钮,此时光标变为笔的形状。

②在图形区单击,确定样条曲线的起点。

③移动光标,在图中合适的位置单击,确定样条曲线上的第二点。

④重复移动光标,确定样条曲线上的其他点。

⑤按<Esc>键,或者双击退出样条曲线的绘制。

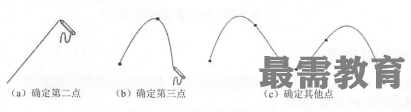

下图所示为绘制样条曲线的过程。
