SolidWorks 2020 绘制抛物线

提问人:刘团圆发布时间:2021-05-26

抛物线的绘制方法是,先确定抛物线的焦点,然后确定抛物线的焦距,最后确定抛物线的起点和终点。

【案例】绘制抛物线

①在草图绘制状态下,单击菜单栏中的“工具”一“草图绘制实体”一“抛物线”命令,或者单击“草图”控制面板中的(抛物线)按钮,此时光标变为抛物线形状。

②在图形区中合适的位置单击,确定抛物线的焦点。

③移动光标,在图中合适的位置单击,确定抛物线的焦距。

④移动光标,在图中合适的位置单击,确定抛物线的起点。

⑤移动光标,在图中合适的位置单击,确定抛物线的终点,此时会弹出“抛物线”属性管理器,根据需要设置属性管理器中抛物线的参数。

⑥单击“抛物线”属性管理器中的(确定)按钮,完成抛物线的绘制。

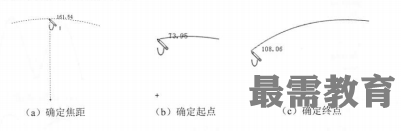

下图所示为绘制抛物线的过程。


按住鼠标左键拖动抛物线的特征点,可以改变抛物线的形状。拖动抛物线的顶点,使其偏离焦点,可以使抛物线更加平缓;反之,抛物线会更陡。拖动抛物线的起点或者终点,可以改变抛物线一侧的长度。

如果要改变抛物线的属性,在草图绘制状态下,选择绘制的抛物线,此时会弹出“抛物线”属性管理器,按照需要修改其中的参数,就可以修改相应的属性。
