SolidWorks 2020 绘制基于周边的圆

提问人:刘团圆发布时间:2021-05-24

①在草图绘制状态下,单击菜单栏中的“工具”—“草图绘制实体”—“周边圆”命令,或者单击“草图”工具栏中的(周边圆)按钮,开始绘制圆。

②在图形区单击确定圆周边上的一点,如图(a)所示。

③移动光标拖出一个圆,然后单击确定周边上的另一点,如图(b)所示。

④完成拖动时,光标变为如图(b)所示时,右击确定圆,如图(c)所示。

⑤单击“圆”属性管理器中的(确定)按钮,完成圆的绘制。

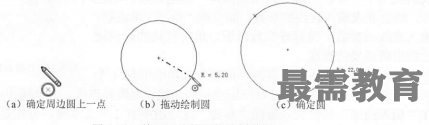

下图所示即为基于周边的圆的绘制过程。


圆绘制完成后,可以通过拖动修改圆草图。通过鼠标左键拖动圆的周边可以改变圆的半径,拖动圆的圆心可以改变圆的位置。同吋,也可以通过“圆”属性管理器修改圆的属性,通过属性管理器中“参数”选项修改圆心坐标和圆的半径。
