SolidWorks 2020 绘制基于中心的圆

【案例】绘制基于中心的圆

①在草图绘制状态下，单击菜单栏中的具”一“草图绘制实体”一“圆”命令，或者单击“草图”面板中的（圆）按钮，开始绘制圆。

②在图形区选择一点单击确定圆的圆心，如图(a)所示。

③移动光标拖出一个圆，在合适位置单击确定圆的半径，如图(b)所示。

④单击“圆”属性管理器中的（确定）按钮，完成圆的绘制，如图(c)所示。

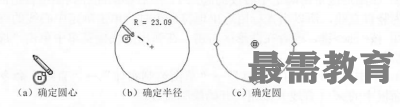

下图所示即为基于中心的圆的绘制过程。
