SolidWorks 2020 生成特征实体中两个不平行边缘的交点
提问人:刘团圆发布时间:2021-05-24
【案例】生成特征实体中两个不平行边缘的交点

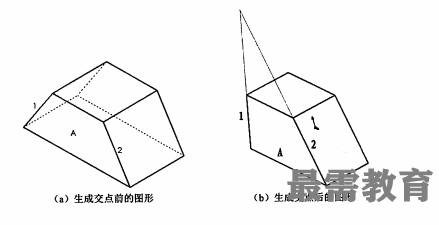

以如图所示为例,生成面A中直线1和直线2的交点,其中图(a)为生成交点前的图形,图(b)为生成交点后的图形。
①打开“源文件”,如图(a)所示。
②选择如图(a)所示的面A作为绘图面,然后进入草图绘制状态。
③按住<Ctrl>键,选择如图(a)所示的边线1和边线2。
④单击菜单栏中的“工具”一“草图绘制实体”一“点”命令,或者单击“草图”控制面板中的(点)按钮,此时生成交点后的图形如图(b)所示。
