SolidWorks 2020 生成草图中两不平行线段的交点

提问人:刘团圆发布时间:2021-05-24

【案例】生成草图中两不平行线段的交点

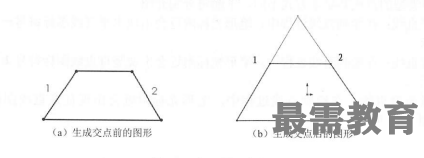

以如图所示为例,生成图中直线1和直线2的交点,其中图(a)为生成交点前的图形,图(b)为生成交点后的图形。


①打开“源文件”,如图(a)所示。

②在草图绘制状态按住<Ctrl>键,单击选择如图(a)所示的直线1和直线2。

③单击菜单栏中的“工具”一“草图绘制实体”一“点”命令,或者单击“草图”控制面板中的(点)按钮,此时生成交点后的图形如图(b)所示。
