SolidWorks 2018 旋转

下面结合实例讲述旋转零件或装配体的方法。

操作步骤

(1)打开零件文件。打开“凸轮”零件，如图所示。

(2)单击“运动算例1”中MotionManager上的“动画向导”按钮，弹出“选择动画类型”对话框。

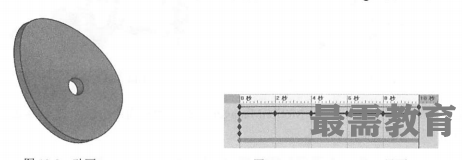

(3)在“选择动画类型”对话框中选中“旋转模型”单选按钮，单击“下一步”按钮。

(4)弹出“选择-旋转轴”对话框，如图所示，在对话框中选择旋转轴为“Z-轴”，旋转次数为1，逆时针旋转。单击“下一步”按钮。

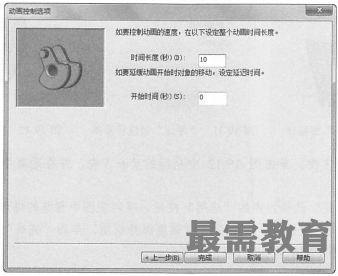

(5)弹出“动画控制选项”对话框，如图所示。在对话框中设置时间长度为10，开始时间为0，单击“完成”按钮。
