SolidWorks 2018 注释

【执行方式】

工具栏：单击“注解”工具栏中的“注释”按钮。

菜单栏：选择“插入”一“注解”一“注释”命令。

控制面板：单击“注解”控制面板中的“注释”按钮。

为了更好地说明工程图，有时要用到注释。注释可以包括简单的文字、符号或超文本链接。

下面介绍添加注释的操作步骤。

【操作步骤】

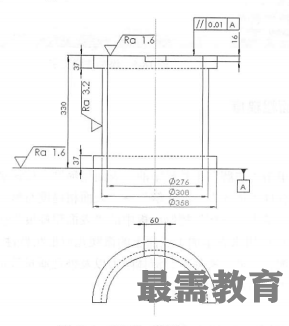

(1)打开的工程图如图所示。

(2)单击“注解”控制面板中的“注释”按钮，系统弹出“注释”属性管理器。

(3)在“引线”选项组中选择引导注释的引线和箭头类型。

(4)在“文字格式”选项组中设置注释文字的格式。

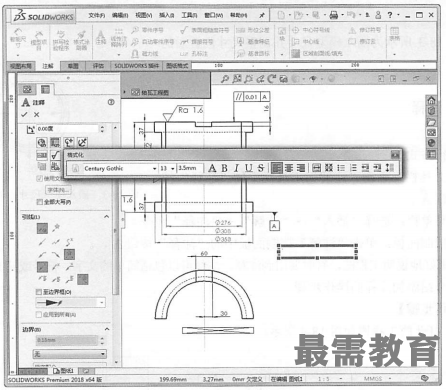

(5)拖动光标指针到要注释的位置，在图形区添加注释文字，如图所示。

(6)单击（确定）按钮，完成注释。
