SolidWorks 2018 插入模型尺寸

【执行方式】

工具栏：单击“注解”工具栏中的“模型项目”按钮。

菜单栏：选择“插入”一“模型项目”命令。

控制面板：单击“注解”控制面板中的“模型项目”按钮。

默认情况下，插入的尺寸显示为黑色，包括零件或装配体文件中显示为蓝色的尺寸（如拉伸深度），参考尺寸显示为灰色，并带有括号。

(1)执行命令。单击“注解”控制面板中的“模型项目”按钮，执行模型项目命令。

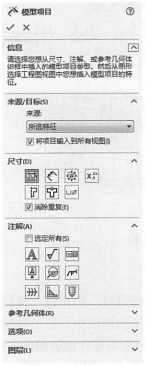

(2)设置属性管理器。系统弹出如图11所示的“模型项目”属性管理器，“尺寸”选项组中的“为工程图标注” 一项自动被选中。如果只将尺寸插入到指定的视图中，取消勾选“将项目输入到所有视图”复选框，然后在工程图选择需要插入尺寸的视图，此时“来源/目标”选项组如图2所示，自动显示“目标视图”列表框。

(3)确认插入的模型尺寸。单击“模型项目”属性管理器中的“确定”按钮，完成模型尺寸的标注。

如图3所示为插入模型尺寸并调整尺寸位置后的工程图。
