SolidWorks 2018 图层

图层是一种管理素材的方法，可以将图层看作是重叠在一起的透明塑料纸，假如某一图层上没有任何可视元素，就可以透过该层看到下一层的图像。用户可以在每个图层上生成新的实体，然后指定实体的颜色、线条粗细和线型。还可以将标注尺寸、注解等项目放置在单—图层上，避免它们与工程图实体之间的干涉。SOLIDWORKS还可以隐藏图层，或将实体从一个图层上移动到另一图层。

下面介绍建立图层的操作步骤。

(1)选择菜单栏中的“视图”—“工具栏”—“图层”命令，打开“图层”工具栏，如图所示。

(2)单击“图层属性”按钮，打开“图层”对话框。

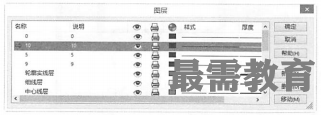

(3)在“图层”对话框中单击“新建”按钮，则在对话框中建立一个新的图层，如图所示。

(4)在“名称”选项中指定图层的名称。

(5)双击“说明”选项，然后输入该图层的说明文字。

(6)在“开关”选项中有一个灯泡图标，若要隐藏该图层，则双击该图标，灯泡变为灰色，图层上的所有实体都被隐藏起来。要重新打开图层，再次双击该灯泡图标。

(7)如果要指定图层上实体的线条颜色，单击“颜色”选项，在弹出的“颜色”对话框中选择颜色，如图所示。

(8)如果要指定图层上实体的线条样式或厚度，则单击“样式”或“厚度”选项，然后从弹出的清单中选择想要的样式或厚度。

(9)如果建立了多个图层，可以使用“移动”按钮来重新排列图层的顺序。

(10)单击“确定”按钮，关闭对话框。

建立了多个图层后，只要在“图层”工具栏的“图层”下拉列表框中选择图层，就可以导航到任意的图层。
