SolidWorks 2018 模型视图的绘制

提问人:刘团圆发布时间:2021-05-21

【执行方式】

工具栏:单击“工程图”工具栏中的“模型视图”按钮。

菜单栏:选择“插入”一“工程图视图”一“模型”命令。

控制面板:单击“视图布局”控制面板中的“模型视图”按钮。

标准三视图是最基本也是最常用的工程图,但是它所提供的视角十分固定,有时不能很好地描述模型的实际情况。SOLIDWORKS提供的模型视图解决了这个问题。通过在标准三视图中插入模型视图,可以从不同的角度生成工程图。

下面介绍插入模型视图的操作步骤。

【操作步骤】

(1)单击“视图布局”控制面板中的“模型视图”按钮,或选择菜单栏中的“插入”一“工程图视图”一“模型视图”命令。

(2)和生成标准三视图中选择模型的方法一样,在零件或装配体文件中选择一个模型。

(3)当回到工程图文件中时,光标指针变为指针形状,用光标拖动一个视图方框表示模型视图的大小。

(4)在“模型视图”属性管理器的“方向”选项组中选择视图的投影方向。

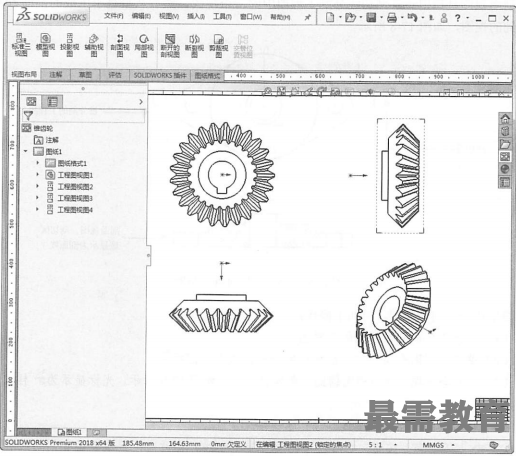

(5)单击,从而在工程图中放置模型视图,如图所示。


(6)如果要更改模型视图的投影方向,则双击“方向”选项中的视图方向。

(7)如果要更改模型视图的显示比例,则选中“使用自定义比例”单选按钮,然后输入显示比例。

(8)单击“确定”按钮,完成模型视图的插入。
