SolidWorks 2018 零部件显示状态的切换

零部件有显示和隐藏两种状态。通过设置装配体文件中零部件的显示状态，可以将装配体文件中暂时不需要修改的零部件隐藏起来。零部件的显示和隐藏不影响零部件的本身，只是改变在装配体中的显示状态。

切换零部件显示状态常用的有3种方法，下面分别介绍。

(1)快捷菜单方式。在FeatureManager设计树或者图形区中，单击要隐藏的零部件，在弹出的左键快捷菜单中单击“隐藏零部件”按钮，如图1所示。如果要显示隐藏的零部件，则右击图形区，在弹出的右键快捷菜单中选择“显示隐藏的零部件”命令，如图2所示。

(2)工具栏方式。在FeatureManager设计树或者图形区中，选择需要隐藏或者显示的零部件，然后单击“装配体”控制面板中的“显示隐藏的零部件”按钮，即可实现零部件的显示状态。

(3)菜单方式。在FeatureManager设计树或者图形区中，选择需要隐藏的零部件，然后 选择菜单栏中的“编辑”—“隐藏”—“当前显示状态”命令，将所选零部件切换到隐藏状 态。选择需要显示的零部件，然后选择菜单栏中的“编辑”一 “显示”一“当前显示状态”命令，将所选的零部件切换到显示状态。

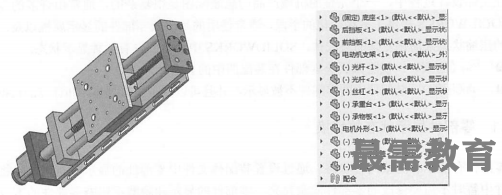

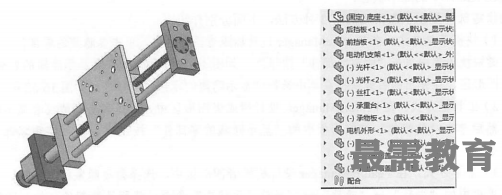

如图13所示为平移台装配体图形，如图4所示为平移台的FeatureManager设计树，如图5所示为隐藏底座零件后的装配体图形，如图6所示为隐藏零件后的 FeatureManager 设计树。
