SolidWorks 2018 编辑爆炸视图

装配体爆炸后，可以利用“爆炸”属性管理器进行编辑，也可以添加新的爆炸步骤。

下面介绍编辑爆炸视图的操作步骤。

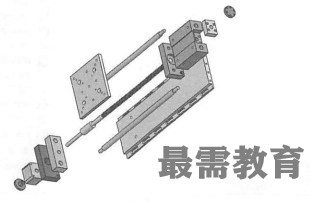

(1)打开爆炸后的“平移台”装配体文件，如图所示。

(2)选择菜单栏中的“插入”一“爆炸视图”命令，系统弹出“爆炸”属性管理器。

(3)右击“爆炸步骤”选项组中的“爆炸步骤1”，在弹出的快捷菜单中选择“编辑步骤”命令，此时“爆炸步骤1”的爆炸设置显示在“设定”选项组中。

(4)修改“设定”选项组中的距离参数，或者拖动视图中要爆炸的零部件，然后单击“完成”按钮，即可完成对爆炸视图的修改。

(5)在“爆炸步骤1”的右键快捷菜单中选择“删除”命令，该爆炸步骤就会被删除，零部件恢复爆炸前的配合状态。删除爆炸步骤1后的视图如图所示。
