SolidWorks 2018 生成爆炸视图

【执行方式】

工具栏：单击“装配体”工具栏中的“爆炸视图”按钮。

菜单栏：选择“插入”一“爆炸视图”命令。

控制面板：单击“装配体”控制面板中的“爆炸视图”按钮。

利用爆炸视图可以很形象地查看装配体中各个零部件的配合关系，它也常称为系统立体图。爆炸视图通常用于介绍零件的组装流程、仪器的操作手册及产品使用说明书中。

下面介绍爆炸视图的操作步骤。

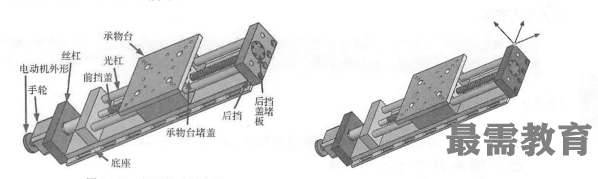

(1)打开的文件实体如图1所示。

(2)选择菜单栏中的“插入”—“爆炸视图”命令，系统弹出“爆炸”属性管理器。

(3)在“设定”选项组的您（爆炸步骤零部件）列表框中，单击如图1所示的“底座”零件，此时装配体中被选中的零件被亮显，并且出现一个设置移动方向的坐标。选择零件后的装配体如图2所示。

(4)单击如图2所示的坐标的某一方向，确定要爆炸的方向，然后在“设定”选项组的（爆炸距离）文本框中输入爆炸的距离值，如图3所示。

(5)在“设定”选项组中，单击（反向）按钮，反方向调整爆炸视图，单击“应用”按钮，观测视图中预览的爆炸效果。单击“完成”按钮，第一个零件爆炸完成。第一个爆炸零件视图如图4所示，并且在“爆炸步骤”选项组中生成“爆炸步骤1”，如图5所示。

(6)重复步骤3~5，将其他零部件爆炸，最终生成的爆炸视图如图6所示，共有9个爆炸步骤。
