SolidWorks 2018 修改成型工具

SOLIDWORKS软件自带的成型工具形成的特征在尺寸上不能满足用户使用要求，用户可以自行进行修改。

修改成型工具的操作步骤如下：

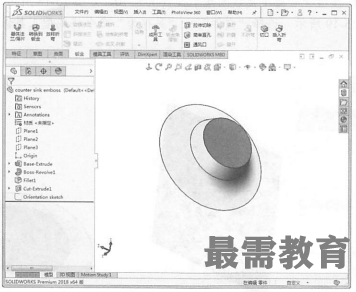

(1 )单击“设计库”按钮，在对话框中按照路径design library\forming tools\到需要修改的成型工具，双击成型工具图标。例如，双击embosses（凸起）工具中的dimple成型图标，如图所示，系统将会进入dimple成型特征的设计界面。

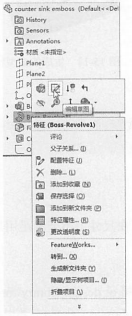

(2)在左侧的FeatureManager设计树中右击Boss-Revolve特征，在弹出的快捷菜单中单击“编辑草图”按钮，如图所示。

(3)双击草图中的圆弧直後尺寸，将其数值更改为70,然后单击“退出草图”按钮，成型特征的尺寸将变大。

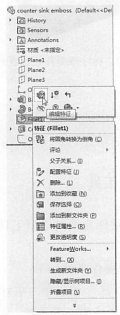

(4)在左侧的FeatureManager设计树中右击Filletl特征，在弹出的快捷菜单中单击“编辑特征”按钮，如图所示。

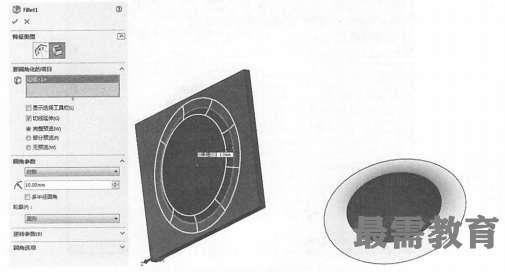

(5)在Filled属性管理器中更改圆角半径数值为10，如图1所示。单击“确定”按钮，结果如图2所示，选择“文件”-“另存为”命令将成型工具保存。
