SolidWorks 2018 使用成型工具

使用成型工具的操作步骤如下：

(1)创建或者打开一个钣金零件文件。单击“设计库”按钮，弹出“设计库”对话框， 在对话框中按照路径design library\forming tools\以找到5种成型工具的文件夹，在每一个文 件夹中都有若干种成型工具，如图所示。

(2)在设计库中选择embosses（凸起）工具中的counter sink emboss成型图标，按下鼠标左键，将其拖入钣金零件需要放置成型特征的表面，如图所示。

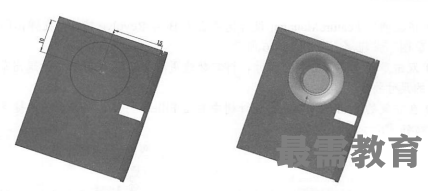

(3)随意拖放的成型特征可能位置并不一定合适，所以系统会弹出“放置成型特征”对话框，提示是否编辑成型特征的位置，如图1所示。可以单击“草图”控制面板中的“智能尺寸”按钮，标注如图所示2所示的尺寸。然后单击“完成”按钮，结果如图3所示。
