SolidWorks 2018 闭合角特征

【执行方式】

工具栏：单击“钣金”工具栏中的“闭合角”按钮。

菜单栏：选择“插入”一“钣金”一“闭合角”命令。

控制面板：单击“钣金”控制面板中的“闭合角”按钮。

使用闭合角特征工具可以在钣金法兰之间添加闭合角，即钣金特征之间添加材料。通过闭合角特征工具可以完成以下功能：通过选择面来为钣金零件同时闭合多个边角；关闭非垂直边角；将闭合边角应用到带有90°以外折弯的法兰；调整缝隙距离，由边界角特征所添加的两个材料截面之间的距离；调整重叠/欠重叠比率，即重释的材料与欠重叠材料之间的比率，数值1表示重矜和欠重叠相等；闭合或打开折弯区域。

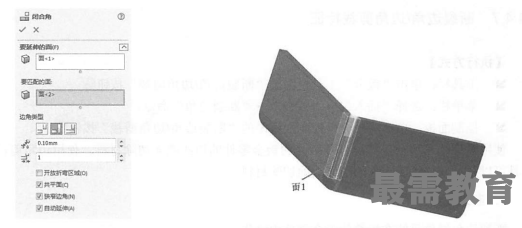

(1)单击“钣金”控制面板中的“闭合角”按钮弹出“闭合角”属性管理器，如图1所示。选择需要延伸的面，如图2所示。

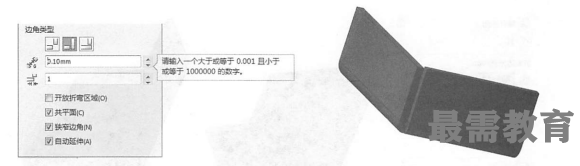

(2)选择边角类型中的“重叠”选项，单击“确定”按钮。在“缝隙距离”栏中输入数值过小时系统提示错误，如图3所示，不能生成闭合角。

(3)在“缝隙距离”栏中，更改缝隙距离数值为0.5，单击“确定”按钮，生成“重叠”闭合角。结果如图4所示。

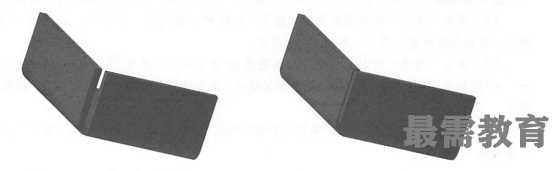

使用其他边角类型选项可以生成不同形式的闭合角。如图5所示，是使用边角类型中 “对接”选项生成的闭合角；如图6所示，是使用边角类型中“欠重叠”选项生成的闭合角。
