SolidWorks 2018 压缩特征

可以从FeatureManager设计树中选择需要压缩的特征，也可以从视图中选择需要压缩特征的一个面。压缩特征的方法有以下几种。

(1)工具栏方式：选择要压缩的特征，然后单击“特征”工具栏中的“压缩”按钮。

(2)菜单栏方式：选择要压缩的特征，然后选择菜单栏中的“编辑”—“压缩”—“此配置”命令。

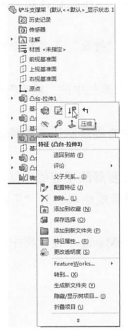

(3)快捷菜单方式：在FeatureManager设计树中，右击需要压缩的特征，在弹出的快捷菜单中单击“压缩”按钮，如图1所示。

(4)对话框方式：在FeatureManager设计树中，右击需要压缩的特征，在弹出的快捷菜单中选择“特征属性”命令，在弹出的“特征属性”对话框中勾选“压缩”复选框，然后单击“确定”按钮，如图2所示。

特征被压缩后，在模型中不再被显不，但是并没有被删除，被压缩的特征在FeatureManager设计树中以灰色显示。如图3所示为基座后面4个特征被压缩后的图形，如图4所示为压缩后的FeatureManager设计树。
