SolidWorks 2018 截面属性

【执行方式】

工具栏：单击“工具”工具栏中的“截面属性”按钮。

菜单栏：选择“工具”一“评估”一“截面属性”命令。

控制面板：单击“评估”面板中的“截面属性”按钮。

截面属性可以查询草图、模型实体重心平面或者剖面的某些特性，如截面面积、截面重心的坐标、在重心的面惯性矩、在重心的面惯性极力矩、位于主轴和零件轴之间的角度以及面心的二次矩等。下面介绍截面属性的操作步骤。

(1)打开的文件实体如图1所示。选择菜单栏中的“工具”—“评估”—“截面属性”命令，或者单击“评估”面板中的“截面属性”按钮，系统弹出“截面属性”对话框。

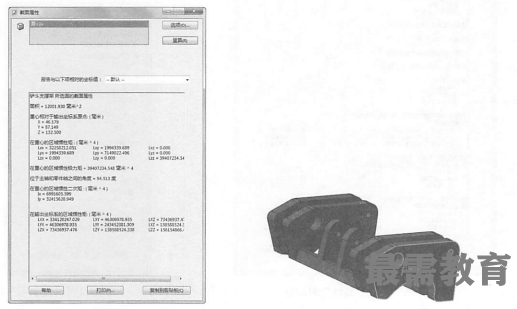

(2)单击如图1所示的面1，然后单击“截面属性”对话框中的“重算”按钮，计算结果出现在该对话框中，如图2所示。所选截面的主轴和重心显示在视图中，如图3所示。

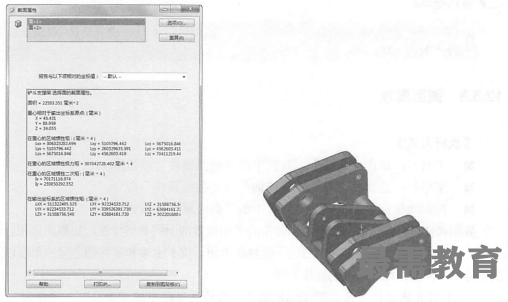

截面属性不仅可以查询单个截面的属性，而且还可以查询多个平行截面的联合属性。如图4所示为图1中面1和面2的联合属性，如图5所示为面1和面2的主轴和重心显示。
