SolidWorks 2018 质量属性

质量属性功能可以测量模型实体的质量、体积、表面积与惯性矩等。

【执行方式】

工具栏：单击“工具”工具栏中的“质量属性”按钮。

菜单栏：选择“工具”一“评估”一“质量属性”命令。

控制面板：单击“评估”面板中的“质量属性”按钮。

下面介绍质量属性的操作步骤。

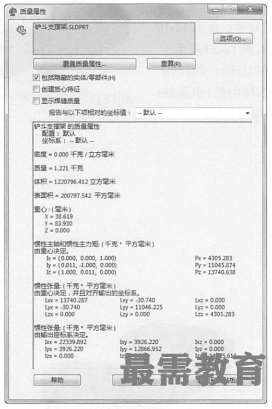

(1)选择菜单栏中的“工具”—“评估”—“质量属性”命令，或者单击“评估”面板中的“质量属性”按钮，系统弹出“质量属性”对话框，如图1所示。在该对话框中会自动计算出该模型实体的质量、体积、表面积与惯性矩等，模型实体的主轴和质量中心显示在视图中，如图2所示。

(2)单击“质量属性”对话框中的“选项”按钮，系统弹出“质量/剖面属性选项”对话框，如图3所示。选中“使用自定义设定”单选按钮，在“材料属性”选项组的“密度”文本框中可以设置模型实体的密度。
