SolidWorks 2018 曲线驱动阵列

曲线驱动阵列是指沿平面曲线或者空间曲线生成的阵列实体。

【执行方式】

工具栏：单击“特征”工具栏中的“曲线驱动的阵列”按钮。

菜单栏：选择“插入”一“阵列/镜像”一“曲线驱动的阵列”命令。

控制面板：单击“特征”控制面板中的“曲线驱动的阵列”按钮。

下面介绍创建曲线驱动阵列的操作步骤。

(1)设置基准面。用鼠标选择图1中的表面1，然后单击“标准视图”工具栏中的“正视于”按钮，将该表面作为绘制图形的基准面。

(2)绘制草图。选择菜单栏中的“工具“一“草图绘制实体”一“样条曲线”命令，绘制如图2所示的样条曲线，然后退出草图绘制状态。

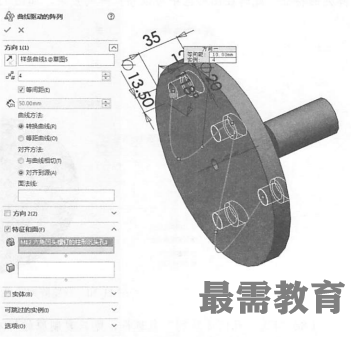

(3)执行曲线驱动阵列命令。选择菜单栏中的“插入”一“阵列/镜像”—“曲线驱动的阵列”命令，或者单击“特征”工具栏中的“曲线驱动的阵列”按钮，此时系统弹出如图3所示的“曲线驱动的阵列”属性管理器。

(4)设置属性管理器。在“要阵列的特征”一栏中，用鼠标选择如图2所示沉头孔；在“阵列方向”一栏中，用鼠标选择样条曲线。其他设置参考如图3所示。

(5)确认曲线驱动阵列的特征。单击“曲线驱动的阵列”属性管理器中的“确定”按钮， 结果如图4所示。

(6)取消视图中草图显示。选择菜单栏中的“视图”一“草图”命令，取消视图中草图的显示。结果如图5所示。
