SolidWorks 2018 草图驱动阵列

【执行方式】

工具栏：单击“特征”工具栏中的“由草图驱动的阵列”按钮。

菜单栏：选择“插入”一“阵列/镜像”一“由草图驱动的阵列”命令。

控制面板：单击“特征”控制面板中的“由草图驱动的阵列”按钮。

SOLIDWORKS 2018还可以根据草图上的草图点来安排特征的阵列。用户只要控制草图上的草图点，就可以将整个阵列扩散到草图中的每个点。

下面介绍创建草图驱动阵列的操作步骤。

(1)单击“草图”控制面板中的“草图绘制”按钮，在零件的面上打开一个草图。

(2)单击“草图”控制面板中的“点”按钮，绘制驱动阵列的草图点。

(3)单击“草图”控制面板中的“草图绘制”按钮，关闭草图。

(4)单击“特征”控制面板工中的“草图驱动的阵列”按钮冶，或者选择菜单栏中的“插入”一“阵列/镜像”一“由草图驱动的阵列”命令，系统弹出“由草图驱动的阵列”属性管理器。

(5)在“选择”选项组中，单击（参考草图）图标右侧的列表框，然后选择驱动阵列的草图，则所选草图的名称显示在该列表框中。

(6)选择参考点。

重心：如果选中该单选按钮，则使用原始样本特征的重心作为参考点。

所选点：如果选中该单选按钮，则在图形区中选择参考顶点。可以使用原始样本特征的重心、草图原点、顶点或另一个草图点作为参考点。

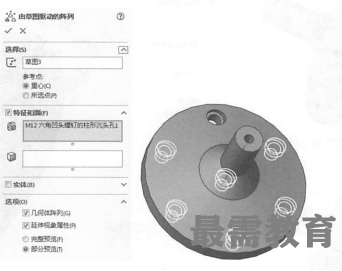

(7)单击“要阵列的特征”选项组（要阵列的特征）图标右侧的列表框，然后选择要阵列的特征。此时在图形区中可以预览阵列效果，如图所示。

(8)勾选“几何体阵列”复选框，则只复制原始样本特征而不对它进行求解，这样可以加速生成及重建模型的速度。但是如果某些特征的面与零件的其余部分合并在一起，则不能为这些特征生成几何体阵列。

(9)草图阵列属性设置完毕，单击（确定）按钮，生成草图驱动的阵列。
