SolidWorks 2018 阶梯拔模特征

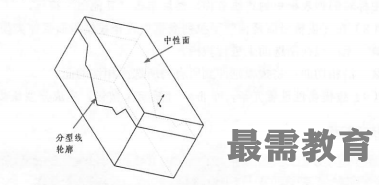

除了中性面拔模和分型线拔模以外，SOLID WORKS还提供了阶梯拔模。阶梯拔模为分型线拔模的变体，它的分型线可以不在同一平面内，如图所示。

下面介绍插入阶梯拔模特征的操作步骤。

(1)单击“特征”控制面板中的“拔模”按钮，或选择菜单栏中的“插入”一“特征”一 “拔模”命令，系统弹出“拔模”属性管理器。

(2)在“拔模类型”选项组中，选择“阶梯拔模”单选按钮。

(3)如果想使曲面与锥形曲面一样生成，则勾选“锥形阶梯”复选框；如果想使曲面垂直于原主要面，则勾选“垂直阶梯”复选框。

(4)在“拔模角度”选项组的（角度）文本框中指定拔模角度。

(5)单击“拔模方向”选项组中的列表框，然后在图形区中选择一基准面指示拔模方向。

(6)如果要向相反的方向生成拔模，则单击（反向）按钮。

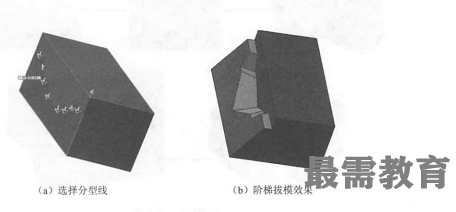

(7)单击“分型线”选项组沿（分型线）图标右侧的列表框，然后在图形区中选择分型线，如图(a)所示。

(8)如果要为分型线的每一线段指定不同的拔模方向，则在“分型线”选项组必（分型线）图标右侧的列表框中选择边线名称，然后单击“其他面”按钮。

(9)在“拔模沿面延伸”下拉列表框中选择拔模沿面延伸类型。

(10)拔模属性设置完毕，单击（确定）按钮，完成阶梯拔模特征，如图(b)所示。
