SolidWorks 2018 分型线拔模特征

利用分型线拔模可以对分型线周围的曲面进行拔模。下面介绍插入分型线拔模特征的操作步骤。

(1)单击“特征”工具栏中的“拔模”按钮或选择菜单栏中的“插入”—“特征”—“拔模”命令，系统弹出“拔模”属性管理器。

(2)在“拔模类型”选项组中，选择“分型线”单选按钮。

(3)在“拔模角度”选项组的（角度）文本框中指定拔模角度。

(4)单击“拔模方向”选项组中的列表框，然后在图形区中选择一条边线或一个面来指示拔模方向。

(5)如果要向相反的方向生成拔模，单击（反向）按钮。

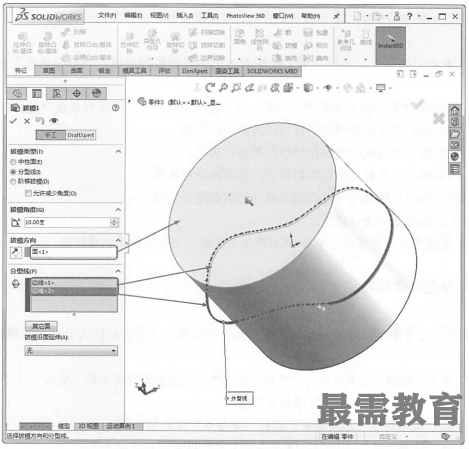

(6)单击“分型线”选项组分（分型线）图标右侧的列表框，在图形区中选择分型线，如图所示。

(7)如果要为分型线的每一线段指定不同的拔模方向，单击“分型线”选项组备（分型线）图标右侧列表框中的边线名称，然后单击“其他面”按钮。

(8)在“拔模沿面延伸”下拉列表框中选择拔模沿面延伸类型。

无：只在所选面上进行拔模。

沿相切面：将拔模延伸到所有与所选面相切的面。

(9)拔模属性设置完毕，单击（确定）按钮，完成分型线拔模特征。
