SolidWorks 2018 创建异型孔

异型孔即具有复杂轮廓的孔，主要包括柱孔、锥孔、孔、螺纹孔、管螺纹孔和旧制孔6种。异型孔的类型和位置都是在“孔规格”属性管理器中完成。

【执行方式】

工具栏：单击“特征”工具栏中的“异型孔向导”按钮。

菜单栏：选择“插入”一“特征”一“孔向导”命令。

控制面板：单击“特征”控制面板中的“异型孔向导”按钮。

【操作步骤】

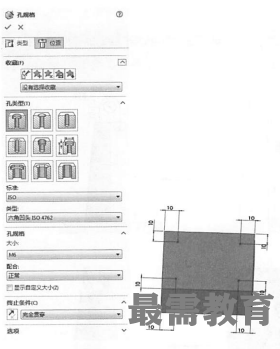

(1 )在“孔类型”选项组按照图1进行设置，然后单击“位置”选项卡，此时单击“3D 草图”按钮，在如图1所示的表面上添加4个点。

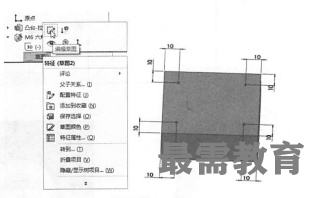

(2)选择草图2，单击右键选择“编辑草图”命令，标注添加4个点的定位尺寸，如图2所示。单击“孔规格”属性管理器中的“确定”按钮，添加的孔如图3所示。

(3)选择菜单栏中的“视图”一“修改”一“旋转视图”命令，将视图以合适的方向显示。旋转视图后的图形如图4所示。
