SolidWorks 2018 面圆角特征

可以使用面關角特征混合非相邻、非连续的面。

下面介绍创建面圆角特征的操作步骤。

(1)打开如图所示的实体模型，单击“特征”面板中的“圆角”按钮，或选择菜单栏中的“插入”—“特征”一“圆角”命令。

(2)在弹出的“圆角”属性管理器的“圆角类型”选项组中，点选“面圆角”按钮。

(3)在“要圆角化的项目”选项组中，取消勾选“切线延伸”复选框。

(4)在“圆角参数”选项组的（半径）文本框中设置圆角半径。

(5)单击（面组1、面组2）按钮右侧的列表框，然后在右侧的图形区中选择两个或更多相邻的面。

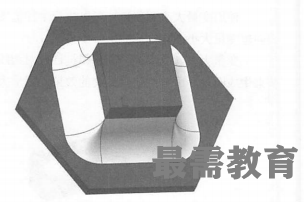

(6)圆角属性设置完毕，单击（确定）按钮，生成面圆角特征，如图所示。
