SolidWorks 2018 恒定大小圆角特征

 恒定大小（等半径）圆角特征是指对所选边线以相同的圆角半径进行倒圆角操作。下面结合实例介绍创建恒定大小（等半径）圆角特征的操作步骤。

(1)打开如图1所示的实体模型，单击“特征”面板中的“圆角”按钮或选择菜单栏中的“插入”一“特征”一“圆角”命令。

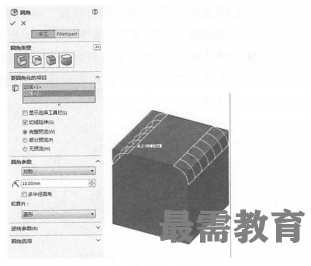

(2)在弹出的“圆角”属性管理器的“圆角类型”选项组中，点选“恒定大小圆角”按钮，如图2所示。

(3)在“圆角参数”选项组的（半径）微调框中设置圆角的半径。

(4)打开（边线、面、特征和环）按钮右侧的列表框，然后在右侧的图形区中选择要进行圆角处理的模型边线、面或环。

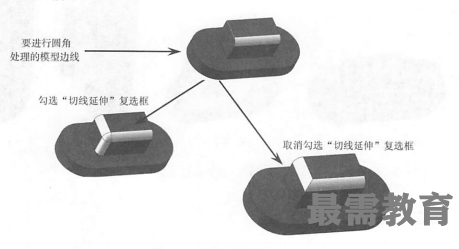

(5)如果勾选“切线延伸”复选框，则圆角将延伸到与所选面或边线相切的所有面。切线延伸效果如图3所示。

(6)在“圆角选项”选项组的“扩展方式”栏中选择一种扩展方式，如图4所示。

(7)圆角属性设置完毕，单击（确定）按钮，生成恒定大小（等半径）圆角特征。
