SolidWorks 2018 扫描凸台/基体

凸台/基体扫描特征属于叠加特征。下面介绍创建凸台/基体扫描特征的操作步骤。

(1)调用素材。

(2)在一个基准面上绘制一个闭环的非相交轮廓。使用草图、现有的模型边线或曲线生成轮廟将遵循的路径，如图所示。

(3)单击“特征”面板中的“扫描”按钮#，或选择菜单栏中的“插入”一“凸台/基体”一“扫描”命令。

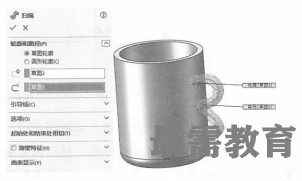

(4)系统弹出“扫描”属性管理器，同时在右侧的图形区中显示生成的扫描特征，如图所示。

(5)单击（轮廓）按钮，然后在图形区中选择轮廓草图。

(6)单击（路径）按钮，然后在图形区中选择路径草图。如果预先选择了轮廓草图或路径草图，则草图将显示在对应的属性管理器文本框中。

(7)在“方向/扭转类型”下拉列表框中选择以下选项之一。

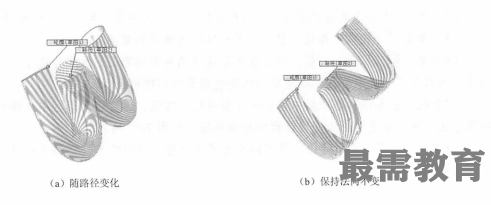

随路径变化：草图轮廓随路径的变化而变换方向，其法线与路径相切，如图(a)所示。

保持法向不变：草图轮廓保持法线方向不变，如图(b)所示。

(8)如果要生成薄壁特征扫描，则勾选“薄壁特征”复选框，从而激活薄壁选项。

选择薄壁类型（单向、两侧对称或双向）。

设置薄壁厚度。

(9)扫描属性设置完毕，单击（确定）按钮。
