SolidWorks 2018 旋转薄壁凸台/基体

薄壁或曲面旋转特征的草图只能包含一个开环或闭环的非相交轮廓。轮廓不能与中心线交叉。如果草图包含一条以上的中心线，则选择一条中心线用作旋转轴。

操作步骤

(1)绘制如图1所示的草图。

(2)单击“特征”面板中的“旋转凸台/基体”按钮，或选择菜单栏中的“插入”一“凸台/基体”—“旋转”命令。

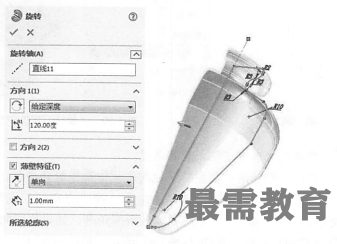

(3)弹出“旋转”属性管理器，选择图1所示的旋转草图及基准轴，由于草图是开环，属性管理器自动勾选“薄壁特征”复选框，设置薄壁厚度为1mm，同时在右侧的图形区中显示生成的旋转特征，如图2所示。

(4)在（角度）文本框中输入旋转角度。

(5)在（反向）按钮后“类型”下拉列表框中选择旋转类型。

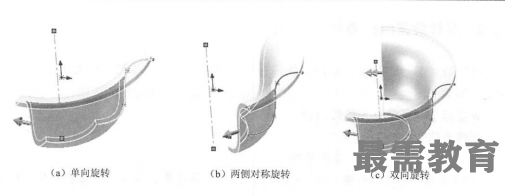

单向：草图向一个方向旋转指定的角度。在“方向1”选项组下，选择“给定深度”类型，在（角度）文本框中输入所需角度，如果想要向相反的方向旋转特征， 单击（反向）按钮，如图(a)所示，角度为100°。

两侧对称：草图以所在平面为中面分别向两个方向旋转相同的角度，在“方向1”选项组下，选择“两侧对称”类型，在（角度）文本框中输入所需角度，如图(b)所示，角度为100°。

双向：草图以所在平面为中面分别向两个方向旋转指定的角度，分别在“方向1”“方向2”选项组的（角度）文本框中设置对应角度，这两个角度可以分别指定，角度均为100°，如图(c)所示。

(6)如果草图是闭环草图，准备生成薄壁旋转，则勾选“薄壁特征”复选框，然后在“薄壁特征”选项组的下拉列表框中选择拉伸薄壁类型。这里的类型与在旋转类型中的含义完全不同，这里的方向是指薄壁截面上的方向。

单向：使用指定的壁厚向一个方向拉伸草图，默认情况下，壁厚加在草图轮廓的外侧。

两侧对称：在草图的两侧各以指定壁厚的一半向两个方向拉伸草图。

双向：在草图的两侧各使用不同的壁厚向两个方向拉伸草图。

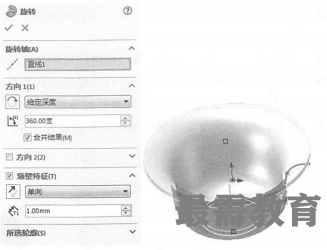

(7)在（厚度）文本框中指定薄壁的厚度。单击（反向）按钮，可以将壁厚加在草图轮廓的内侧。图所示为壁厚加在外侧的旋转实体。

(8)单击（确定）按钮，完成薄壁旋转凸台/基体特征的创建。
