SolidWorks 2018 拉伸凸台/基体

拉伸特征是将一个二维平面草图，按照给定的数值沿与平面垂直的方向拉伸一段距离形成的特征。

【执行方式】

工具栏：单击“特征”工具栏中的“拉伸凸台/基体”按钮。

菜单栏：选择“插入”一“凸台/基体”一“拉伸”命令。

控制面板：单击“特征”面板中的“拉伸凸台/基体”按钮。

操作步骤

(1)调用素材：如图1所示。

(2)保持草图处于激活状态，如图1所示，单击“特征”面板中的“拉伸凸台/基体” 按钮。此时系统弹出“凸台-拉伸”属性管理器，如图2所示。

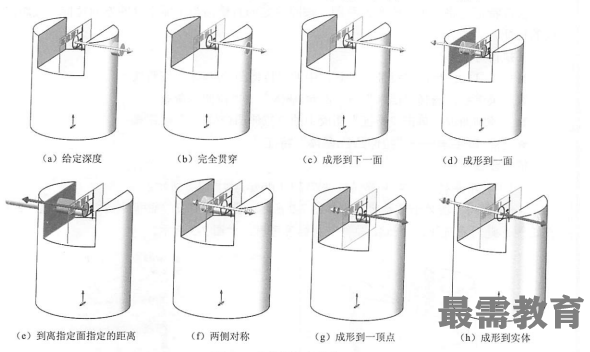

(3)在“方向1”选项组的（终止条件）下拉列表框中选择拉伸的终止条件，有以下几种。

给定深度：从草图的基准面拉伸到指定的距离平移处，以生成特征，如图(a)所示。

完全贯穿：从草图的基准面拉伸直到贯穿所有现有的几何体，如图(b)所示。

成形到下一面：从草图的基准面拉伸到下一面（隔断整个轮廓），以生成特征，如图(c)所示。下一面必须在同一零件上。

成形到一面：从草图的基准面拉伸到所选的曲面以生成特征，如图(d)所示。

到离指定面指定的距离：从草图的基准面拉伸到离某面或曲面的特定距离处，以生成特征，如图(e)所示。

两侧对称：从草图基准面向两个方向对称拉伸，如图(f)所示。

成形到一顶点：从草图基准面拉伸到一个平面，这个平面平行于草图基准面且穿越指定的顶点，如图(g)所示。

成形到实体：从草图基准面拉伸草图到所选的实体，如图(h)所示。

(4)在右面的图形区中检查预览。如果需要，单击（反向）按钮，向另一个方向拉伸。

(5)在（深度）文本框中输入拉伸的至度。

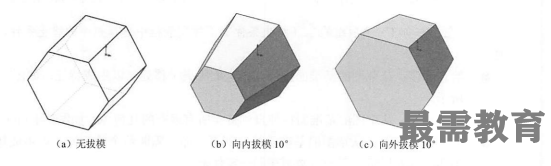

(6)如果要给特征添加一个拔模，单击（拔模开/关）按钮，然后输入一个拔模角度。 如图所示说明了拔模特征。

(7)如有必要，勾选“方向2” 复选框，将拉伸应用到第二个方向。

(8)保持“薄壁特征”复选框没有被勾选，单击（确定）按钮，完成凸台/基体的创建。
