SolidWorks 2018 通过参考点的曲线

通过参考点的曲线是指生成一个或者多个平面上点的曲线。

【执行方式】

工具栏：单击“曲线”工具栏上的“通过参考点的曲线”按钮。

菜单栏：选择“插入”一“曲线”一“通过参考点的曲线”命令。

控制面板：单击“特征”面板“曲线”下拉列表中的“通过参考点的曲线”按钮。

下面结合实例介绍创建通过参考点的曲线的操作步骤。

【操作步骤】

(1)打开文件。如图1所示。

(2)选择菜单栏中的“插入”一 “曲线”一“通过参考点的曲线”命令，或者单击“曲线”工具栏中的“通过参考点的曲线”按钮，系统弹出“通过参考点的曲线”属性管理器。

(3)在“通过点”选项组中，依次选择如图1所示的点，其他设置如图2所示。

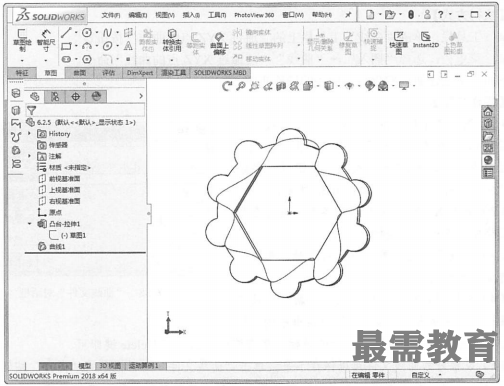

(4 )单击“确定”按钮，生成通过参考点的曲线。生成曲线后的图形及其FeatureManager设计树如图3所示。

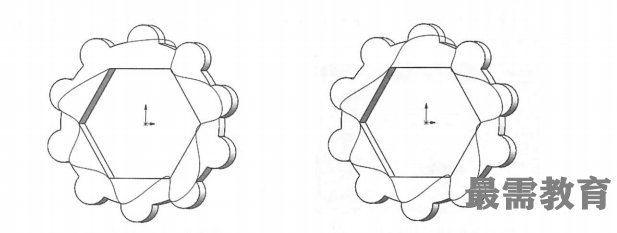

在生成通过参考点的曲线时，系统默认生成的为开环曲线，如图4所示。如果在“通过参考点的曲线”属性管理器中勾选“闭环曲线”复选框，则执行命令后，会自动生成闭环曲线，如图5所示。
