SolidWorks 2018 创建涡状线

具体绘制方法如下：

(1)新建一个文件，在左侧的FeatureManager设计树中选择“前视基准面”作为草绘基准面。

(2)单击“草图”面板中的“圆”按钮，在步骤1中设置的基准面上绘制一个圆，然后单击“草图”面板中的“智能尺寸”按钮，标注绘制圆的尺寸，如图1所示。

(3)选择菜单栏中的“插入”一“曲线”—“螺旋线/涡状线”命令，或者单击“曲线”工具栏中的“螺旋线/涡状线”按钮，系统弹出“螺旋线/涡状线”属性管理器。

(4)在“定义方式”选项组中，选择“涡状线”选项；在“螺距”文本框中输入“15”；在“圈数”文本框中输入“6”；在“起始角度”文本框中输入“135”。

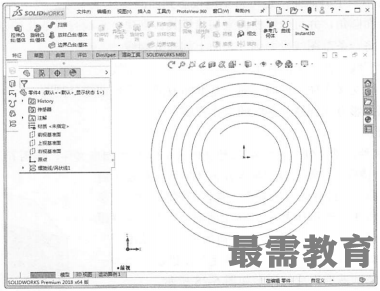

(5)单击“确定”按钮，生成的涡状线及其FeatureManager设计树如图2所示。

SOLIDWORKS既可以生成顺时针涡状线，也可以生成逆时针涡状线。在执行命令时，系统默认的生成方式为顺时针方式，顺时针涡状线如图3所示。在“螺旋线/ 涡状线”属性管理器中选中“逆时针”单选按钮，就可以生成逆时针方向的涡状线，如图4所示。
