Revit2020教程——工作平面

每个视图都与工作平面相关联。在视图中设置工作平面时，则工作平面与该视图一起保存。

在某些视图（如平面视图、三维视图和绘图视图）以及族编辑器的视图中，工作平面是自动设置的。在其他视图（如立面视图和剖面视图）中，则必须设置工作平面。

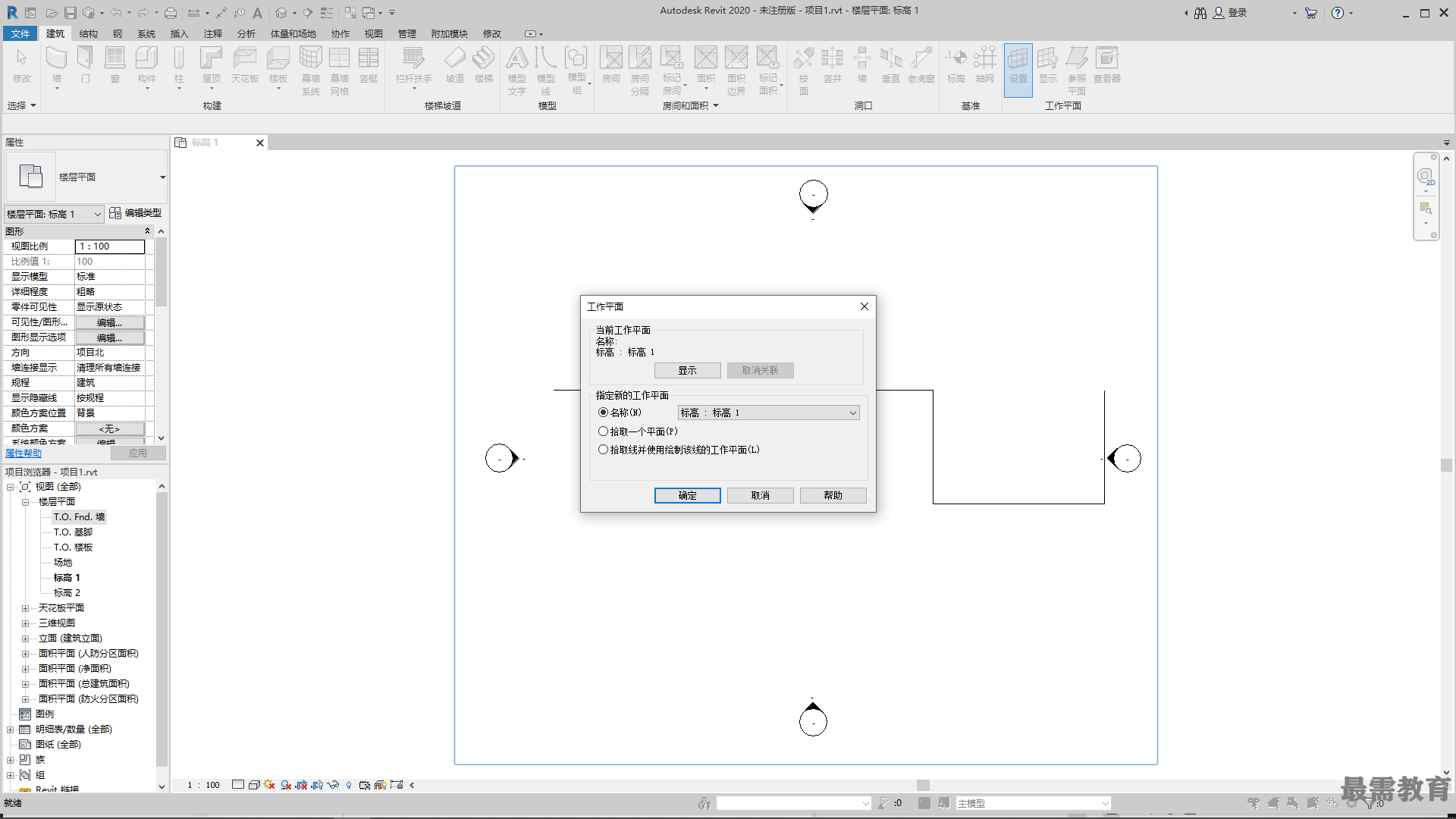

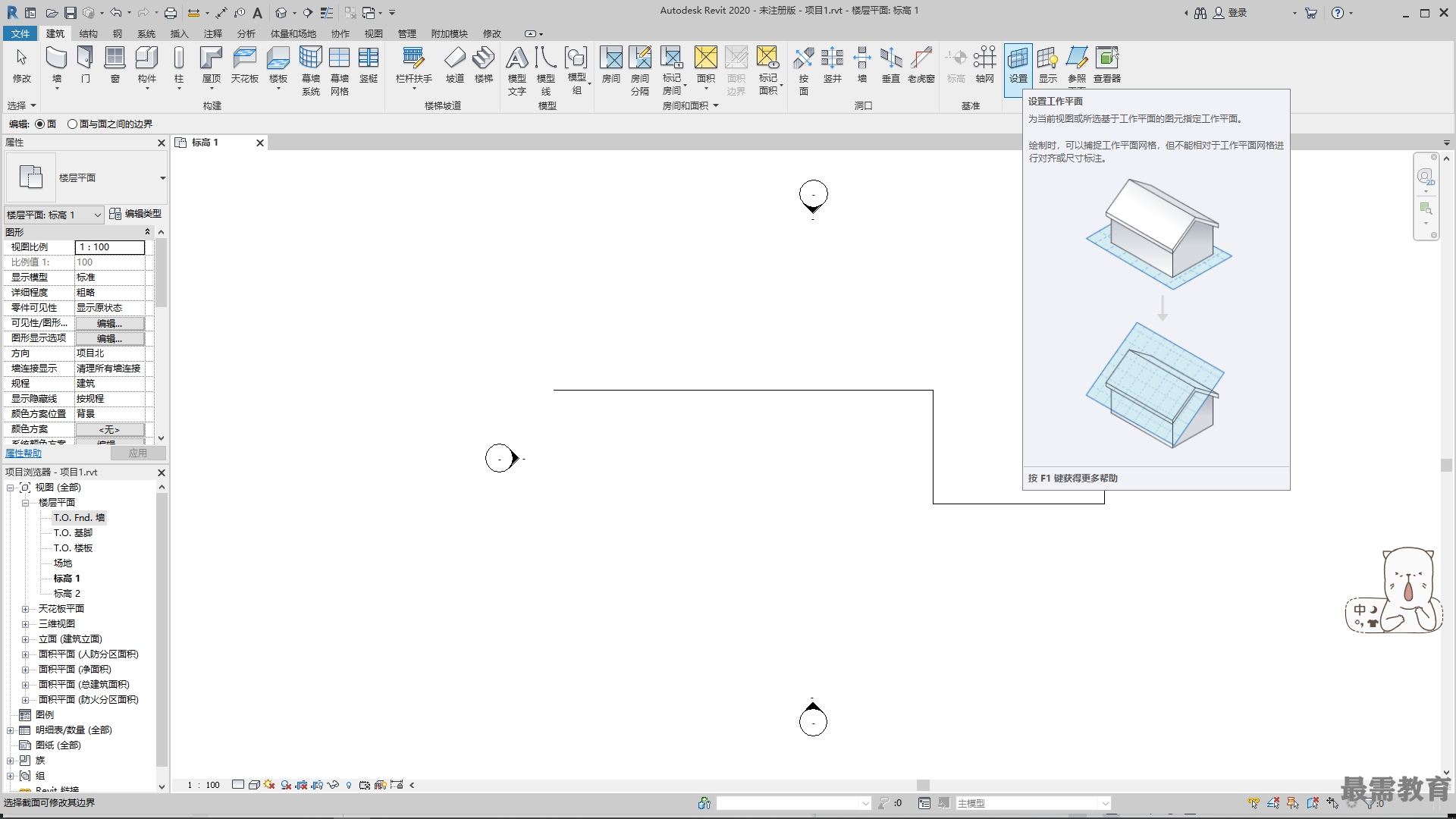

单击“建筑”选项卡“工作平面”面板中的“设置”按钮，打开如图所示的“工作平面”对话框，使用该对话框可以显示或更改视图的工作平面，也可以显示、设置、更改或取消关联基于工作平面图元的工作平面。

(1)名称。从列表中选择一个可用的工作平面。此列表中包括标高、网格和己命名的参照平面。

(2)拾取一个平面。选择此选项，可以选择任何可以进行尺寸标注的平面为所需平面，包括墙面、链接模型中的面、拉伸面、标高、网格和参照平面等，Revit会创建与所选平面重合的平面。

(3)拾取线并使用绘制该线的工作平面。Revit会创建与选定线的工作平而共面的工作平面。
