Revit2020教程——可见性/图形

提问人:荣凡88发布时间:2021-05-14

控制项目中各个视图的模型图元、基准图元和视图专有图元的可见性和图形显示。

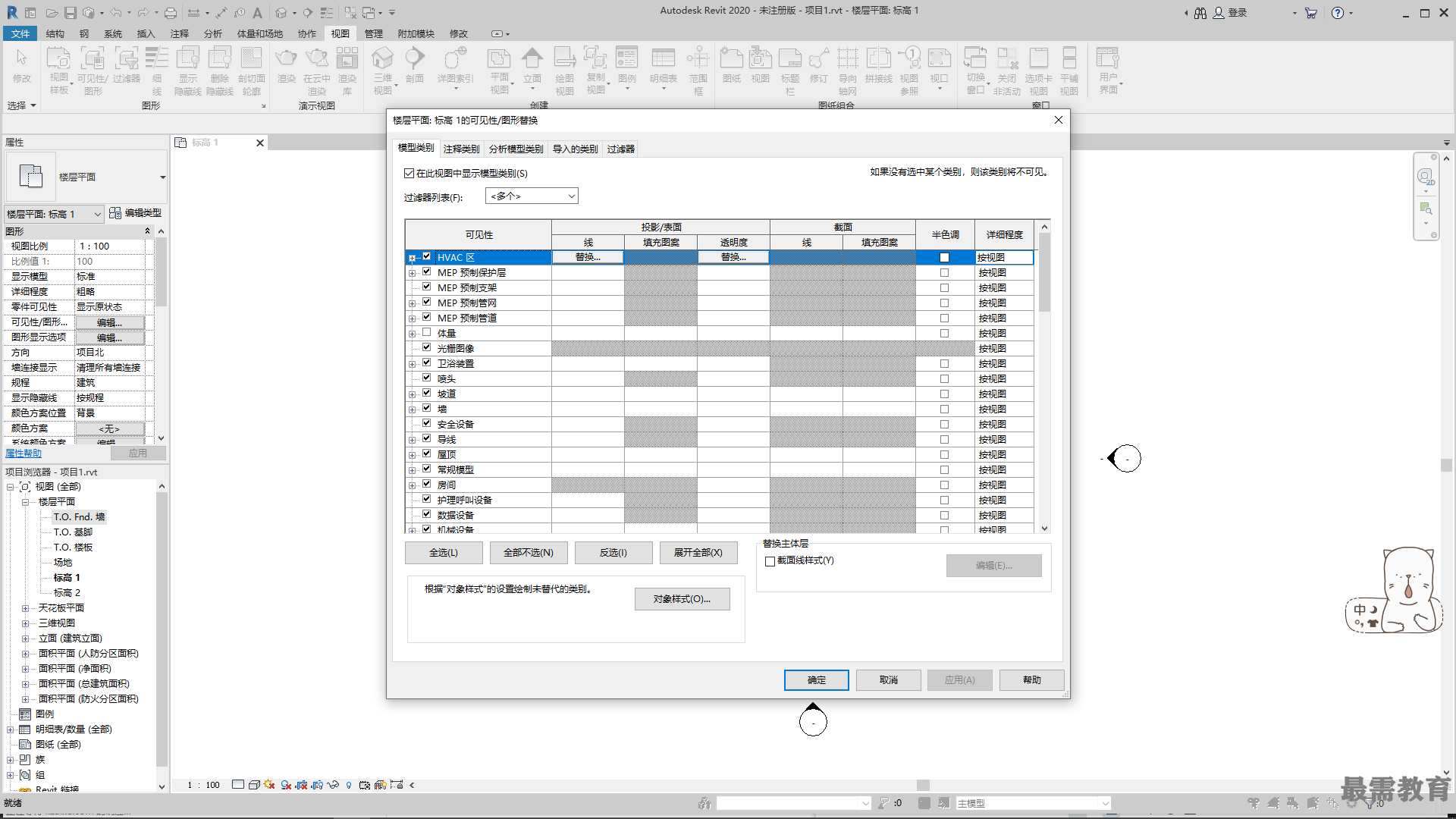

单击“视图”选项卡“图形”面板中的“可见性/图形”按钮,打开“可见性/图形替换” 对话框,如图所示。


对话框中的选项卡可将类别组织为逻辑分组:“模型类别”“注释类别”“分析模型类别”“导 入的类别” “过滤器”。每个选项卡下的类别表可按规程进一步过滤为:“建筑” “结构”“机械” “电气”“管道”。在相应选项卡的可见性列表框中取消勾选对应的复选框,使其在视图中 不显示。
