SolidWorks 2018 自动添加几何关系

自动添加几何关系是指在绘制图形的过程中，系统根据绘制实体的相关位置，自动赋予草图实体于几何关系，而不需要用于手动添加。

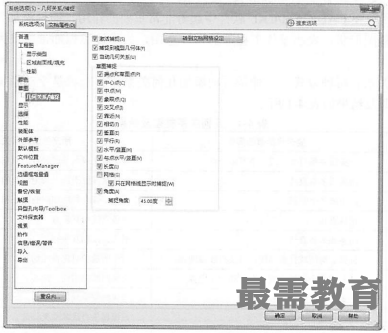

自动添加几何关系需要进行系统设置。设置的方法是：选择菜单栏中的“工具”一“选项”命令，此时系统出现“系统选项-普通”对话框，选择“系统选项”选项卡，在左侧树形列表中选择“几何关系/捕捉”选项，然后选中“自动几何关系”复选框，并相应地选中“草图捕捉”栏中各复选框，如图所示。

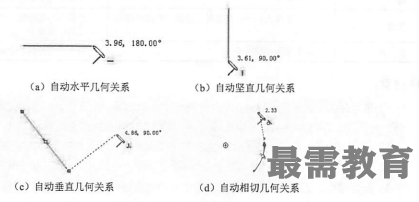

如果取消选中“自动几何关系”复选框，虽然在绘图过程中有限制光标出现，但是并没有真正赋予该实体几何关系。如图所示为常见的几种自动几何关系类型。
