SolidWorks 2018 线性尺寸标注

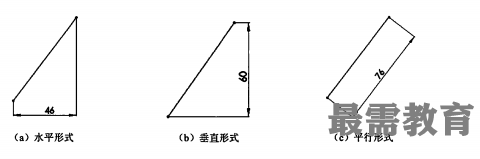

线性尺寸标注不仅仅是指标注直线段的距离，还包括点与点之间、点与线段直径的距离。标注直线长度尺寸时，根据光标所在的位置，可以标注不同的尺寸形式，有水平形式、垂直形式与平行形式，如图所示。

标注直线段长度的方法比较简单，在标注模式下，直接用鼠标单击直线段，然后拖动鼠标即可，在此不再赘述。

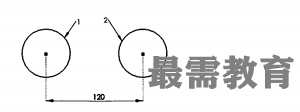

下面以标注如图所示两圆弧之间的距离为例，说明线性尺寸的标注方法。

【操作步骤】

(1)打开文件。如图所示。

(2)执行命令。在草图编辑状态下，单击“草图”面板上的“智能尺寸”按钮，此时鼠标变了形状。

(3)设置标注实体。单击上图中的圆弧1上的任意位置，然后单击圆弧2上的任意位置，此时视图中出现标注的尺寸。

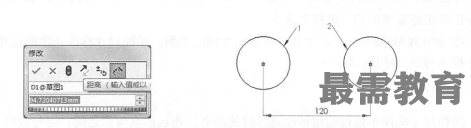

(4)设置标注位置。移动鼠标到要放置尺寸的位置，然后单击鼠标左键，此时系统出现如图1所示的“修改”对话框。在其中输入要标注的尺寸值，然后按Enter键，或者单击“修改”对话框中的“确定”按钮，此时视图如图2所示，并在左侧出现“尺寸”属性管理器。
